Ble i osod ceblau ffibr optig

Dylid gosod ceblau ffibr optig mewn lleoliadau sy'n cydbwyso perfformiad signal, diogelu'r amgylchedd, a hygyrchedd ar gyfer cynnal a chadw. Mae'r safleoedd gosod mwyaf cyffredin yn cynnwys canolfannau data, adeiladau masnachol, strwythurau preswyl, cwndidau tanddaearol, llwybrau awyr ar hyd polion cyfleustodau, a llwybrau tanfor ar gyfer cysylltiadau rhyng-gyfandirol. Mae eich lleoliad gosod penodol yn dibynnu ar ofynion pellter, ffactorau amgylcheddol, cyfyngiadau cyllideb, ac a ydych chi'n defnyddio ceblau modd sengl ar gyfer pellteroedd hir neu amlfodd ar gyfer rhediadau byrrach.

Cyrhaeddodd y farchnad opteg ffibr yng Ngogledd America $2.72 biliwn yn 2024, gyda’r diwydiant yn defnyddio dros 680,000 km o gebl modd sengl ar draws llwybrau daearol a llongau tanfor (Ffynhonnell: grandviewresearch.com, 2024; marketgrowthreports.com, 2024). Mae'r ehangiad enfawr hwn yn adlewyrchu nid yn unig datblygiad technolegol ond newid sylfaenol yn y ffordd yr ydym yn meddwl am leoliad seilwaith rhwydwaith. Mae ffibr bellach yn pasio 56.5% o gartrefi UDA, gyda 12 miliwn o gysylltiadau cartref newydd wedi'u cwblhau yn 2024 yn unig (Ffynhonnell: cablinginstall.com, 2024).

Nid yw deall ble i osod ceblau ffibr optig yn ymwneud â dilyn safonau'r diwydiant yn unig-mae'n ymwneud â chydnabod sut mae dewisiadau lleoliad yn effeithio-perfformiad hirdymor, costau cynnal a chadw, a'r gallu i dyfu. Gall y safle gosod anghywir droi prosiect $50,000 yn broblem $200,000 o fewn pum mlynedd.

Amgylcheddau Gosod Sylfaenol: Gwneud y Dewis Cywir

Mae'r cwestiwn o ble i osod ceblau ffibr optig yn dechrau gyda deall chwe phrif amgylchedd, pob un â gofynion penodol a chyfnewidiadau.

Canolfannau Data: Yr Her -Dwysedd Uchel

Mae canolfannau data yn cynrychioli'r amgylchedd gosod ffibr mwyaf heriol. Mae angen ceblau strwythuredig ar y cyfleusterau hyn sy'n cefnogi cyflymder trosglwyddo 40G, 100G, a mwy a mwy o 400G ar draws pellteroedd cymharol fyr. Mae'r ganolfan ddata nodweddiadol yn defnyddio ceblau amlfodd tynn â diamedr o 50 neu 62.5 micron, wedi'u hoptimeiddio ar gyfer pellteroedd o dan 550 metr.

Y tu mewn i ganolfannau data hyperscale modern, mae llwybrau ffibr yn dilyn patrymau pensaernïol penodol. Mae prif ardaloedd dosbarthu (MDAs) yn cysylltu ag ardaloedd dosbarthu llorweddol (HDAs), sydd wedyn yn bwydo i ardaloedd dosbarthu offer (EDAs). Mae'r strwythur tair haen hwn yn caniatáu hyblygrwydd tra'n cynnal cywirdeb y signal. Gall dwyseddau cebl yn yr amgylcheddau hyn fod yn fwy na 10,000 o ffibrau fesul rhes rac.

Mae ehangiad seilwaith rhwydwaith canolfan ddata Meta rhwng cyfleusterau Ohio, Virginia, a Gogledd Carolina yn dangos-defnyddio ffibr ar raddfa menter (Ffynhonnell: Engineering.fb.com, 2020). Mae'r cwmni'n blaenoriaethu llwybrau segur ac amrywiaeth ddaearyddol i sicrhau bod y 2.7 biliwn o ddefnyddwyr ei lwyfannau yn profi cyn lleied â phosibl o hwyrni.

Adeiladau Masnachol: Cydbwyso Perfformiad ac Estheteg

Mae gosodiadau masnachol yn wynebu cyfyngiadau unigryw nad yw prosiectau preswyl a diwydiannol yn dod ar eu traws. Mae codau adeiladu, graddfeydd tân, ac ystyriaethau gwella tenantiaid i gyd yn dylanwadu ar benderfyniadau llwybro ceblau. Mae'r rhan fwyaf o ffibr masnachol yn rhedeg trwy ofodau llawn-yr ardaloedd uwchben nenfydau gollwng ac islaw lloriau uwch lle mae systemau HVAC yn gweithredu.

Mae ceblau â sgôr plenum yn defnyddio deunyddiau siacedi arbennig fel propylen ethylene fflworinedig (FEP) neu polyvinyl clorid mwg isel (PVC) sy'n bodloni safonau diogelwch tân llym. Mae'r ceblau hyn yn costio 20-40% yn fwy na'r dewisiadau amgen safonol â graddfa riser ond maent yn atal cynhyrchu mwg gwenwynig yn ystod tanau.

Mae codwyr fertigol mewn -adeiladau stori aml yn creu heriau ychwanegol. Mae ceblau ffibr sy'n rhedeg rhwng lloriau angen rhyddhad straen priodol bob 50 troedfedd i atal ymestyn o dan eu pwysau eu hunain. Mae gosodwyr fel arfer yn defnyddio ceblau torri allan gyda ffibrau byffer 900-micron unigol, sy'n caniatáu terfynu'n hawdd ar bob llawr heb splicing.

Gosod Tanddaearol: Diogelu vs Hygyrchedd

Mae gosod ffibr tanddaearol yn cynnig amddiffyniad amgylcheddol gwell ond mae'n masnachu hyn i leihau hygyrchedd. Mae ceblau claddu uniongyrchol yn cynnwys rhwystrau lleithder, arfwisgoedd sy'n gwrthsefyll llygod, a thiwbiau clustogi wedi'u llenwi â gel sy'n atal dŵr rhag mynd i mewn. Gall y ceblau hyn aros yn weithredol am 25-30 mlynedd heb gynnal a chadw pan fyddant wedi'u gosod yn iawn.

Roedd datrysiadau ffibr arfog yn cynrychioli 38.0% o'r farchnad yn 2024, wedi'i ysgogi gan ffafriaeth gweithredwr ar gyfer dyluniadau mecanyddol cadarn mewn amgylcheddau tanddaearol garw (Ffynhonnell: mordorintelligence.com, 2024). Mae'r amddiffyniad ychwanegol yn costio $2-4 y metr ond mae'n dileu anghenion amnewid a achosir gan ddifrod damweiniol yn ystod cloddio.

Mae gosod cwndid yn darparu'r dull tanddaearol mwyaf hyblyg. Mae cwndidau polyethylen dwysedd uchel (HDPE) yn caniatáu gosod cebl newydd heb ffosio newydd. Mae arfer safonol yn gosod cwndidau 24-36 modfedd yn is na'r radd mewn ardaloedd preswyl a 36-48 modfedd o dan ffyrdd. Mae cynnwys cwndidau ychwanegol yn ystod y gosodiad cychwynnol - hyd yn oed os na chânt eu defnyddio - yn costio dim ond 15-20% yn fwy ond yn galluogi ehangu cynhwysedd yn y dyfodol heb adeiladu mawr.

Gosod Aerial: Cyflymder vs

-ffibr wedi'i osod ar bolyn cyfleustodau sy'n cynnig y llinell amser lleoli gyflymaf, gyda chriwiau'n cyflawni 1-2 filltir o osod bob dydd o gymharu â 500-800 troedfedd ar gyfer gwaith tanddaearol. Mae'r fantais cyflymder hon yn golygu bod gosod erial yn boblogaidd ar gyfer ehangu band eang gwledig lle mae amser-i'r farchnad yn bwysicach nag amlygiad amgylcheddol hirdymor.

Fodd bynnag, mae ceblau awyr yn wynebu straen cyson gan y tywydd, bywyd gwyllt a llystyfiant. Gall llwytho iâ yn ystod stormydd y gaeaf snapio ceblau nad oes ganddynt lashing priodol i wifrau negesydd dur. Mae dirgryniadau a achosir gan y gwynt yn achosi blinder ffibr graddol dros 15-20 mlynedd. Cyllidebu 25-35% ychwanegol ar gyfer gwaith cynnal a chadw parhaus o gymharu â gosodiadau tanddaearol.

Mae'r holl geblau hunangynhaliol dielectrig (ADSS) yn dileu'r angen am wifrau negeseuol ar wahân, gan leihau cymhlethdod gosod. Mae'r ceblau hyn yn integreiddio aelodau cryfder yn uniongyrchol i ddyluniad y cebl, gan gynnal rhychwantau hyd at 600 troedfedd rhwng polion. Mae ceblau ADSS yn gweithio'n arbennig o dda mewn ardaloedd lle mae mellt yn digwydd yn aml gan nad ydynt yn cynnwys unrhyw gydrannau metelaidd a allai ddargludo trydan.

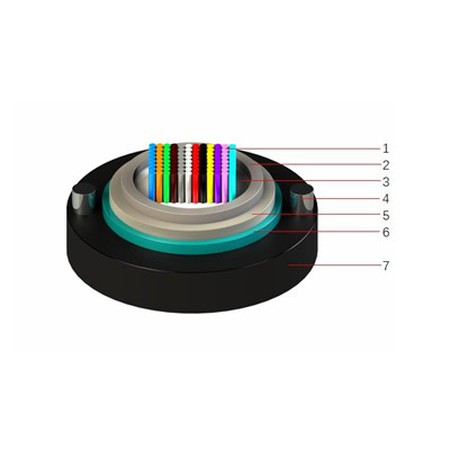

[Rhowch ddelweddu: Cymhariaeth traws-adran o-adeiladu ceblau ffeibr erial a chladdu uniongyrchol]

Lleoliad{0}}Gofynion Gosod Penodol

Y tu hwnt i amgylcheddau cyffredinol, mae rhai lleoliadau yn gofyn am ddulliau gosod arbenigol nad yw gosodiadau safonol yn mynd i'r afael â nhw.

Cyfleusterau Diwydiannol: Cyflyrau Traw sy'n Goroesi

Mae gweithfeydd gweithgynhyrchu, purfeydd a champysau diwydiannol yn cyflwyno eithafion amgylcheddol na all -ffibr safonol eu goddef. Mae siglenni tymheredd o -40 ° F i 185 ° F, amlygiad i gemegau, halogiad olew, ac ymyrraeth electromagnetig gan beiriannau trwm i gyd yn bygwth perfformiad cebl.

Mae -ffibr gradd ddiwydiannol yn defnyddio deunyddiau siacedi arbenigol fel polywrethan thermoplastig (TPU) sy'n cynnal hyblygrwydd ar draws tymereddau eithafol tra'n gwrthsefyll diraddiad olew a chemegol. Mae'r ceblau hyn fel arfer yn cynnwys aelodau cryfder metelaidd neu aramid sydd wedi'u graddio ar gyfer 600-800 pwys o lwyth tynnol-treblu cryfder dewisiadau amgen gradd fasnachol.

Mae llwybro ceblau mewn lleoliadau diwydiannol yn blaenoriaethu gwahanu oddi wrth systemau pŵer. Cynnal o leiaf 12 modfedd o gliriad o linellau pŵer safonol a 24 modfedd o systemau foltedd uchel sy'n fwy na 5,000 folt. Er nad oes gan ffibr unrhyw gerrynt trydanol, gall llwybro cyfochrog â cheblau pŵer ysgogi gwresogi sy'n diraddio perfformiad dros amser.

Gosodiadau Tanfor: Peirianneg ar gyfer Pwysedd a Pellter

Mae defnyddio ffibr tanfor yn cynrychioli'r amgylchedd gosod mwyaf heriol yn dechnegol. Rhaid i geblau wrthsefyll pwysau dros 8,000 PSI ar ddyfnderoedd cefnfor o 8,000 metr tra'n cynnal cyfanrwydd signal ar draws pellteroedd o 10,000+ cilomedr.

Defnyddiodd cludwyr daearol pellter hir dros 120,000 km o gebl modd sengl yn 2024, tra ychwanegodd systemau llong danfor 1,480,000 km o hyd cebl (Ffynhonnell: marketgrowthreports.com, 2024). Mae'r gosodiadau hyn yn defnyddio ailadroddwyr bob 40-100 cilomedr i chwyddo signalau, gyda phob ailadroddydd yn ychwanegu tua $50,000 at gostau prosiect.

Mae adeiladu ceblau llong danfor yn cynnwys haenau amddiffynnol lluosog: dargludydd copr neu alwminiwm ar gyfer pweru ailadroddwyr, arfwisgo gwifrau dur mewn dyfroedd bas (0- 1,000 metr o ddyfnder), a chynlluniau arfwisg sengl ysgafn mewn cefnfor dwfn lle nad oes bygythiadau o bysgota ac angori yn bodoli.

Gosodiadau Preswyl: Arferion Gorau FTTH

Mae gosodiadau ffibr i'r{2}cartref (FTTH) wedi cyrraedd 76.5 miliwn o gartrefi yn yr Unol Daleithiau yn 2024, sy'n cynrychioli 56.5% o gartrefi (Ffynhonnell: theutilityexpo.com, 2024). Mae'r gosodiadau hyn fel arfer yn defnyddio ceblau gollwng sydd wedi'u terfynu ymlaen llaw gyda chysylltwyr wedi'u gosod yn y ffatri, gan leihau costau llafur maes 60-70% o gymharu â splicing ymasiad ar y safle.

Mae ceblau gollwng yn mynd i mewn i gartrefi trwy un o dri llwybr: cysylltiad o'r awyr â pholion cyfleustodau presennol, pedestalau ochrol tanddaearol o'r stryd, neu drwy sianelau presennol a osodwyd yn wreiddiol ar gyfer gwasanaeth ffôn. Mae'r dull erial yn costio $300-500 y cartref ond mae'n gadael ceblau'n agored i niwed tywydd. Mae ochrau tanddaearol yn costio $800-1,200 y cartref ond maent yn darparu dibynadwyedd hirdymor gwell.

Y tu mewn i'r cartref, mae ffibr yn dod i ben mewn terfynell rhwydwaith optegol (ONT) sy'n trosi signalau optegol i Ethernet trydanol. Mae lleoliad ONT yn dibynnu ar ble mae offer rhyngrwyd y cartref yn byw-fel arfer ystafelloedd amlbwrpas islawr, waliau garej, neu doiledau cyfathrebu prif lawr. Ceisiwch osgoi gosod ONTs mewn atigau lle gall tymheredd yr haf fod yn uwch na chyfraddau offer.

Ffactorau Gosod Hanfodol Sy'n Pennu Llwyddiant

Mae dewis lleoliad yn golygu gwerthuso ffactorau technegol ac ymarferol lluosog sy'n rhyngweithio mewn ffyrdd cymhleth.

Gofynion Radiws Bend: Y Lladdwr Perfformiad Cudd

Ni all ceblau ffibr optig oddef troadau tynn heb golli signal neu ddifrod parhaol. Mae'r radiws tro lleiaf -y gromlin dynn y gall cebl ei thrin-yn amrywio yn ôl y math o gebl ond yn gyffredinol mae'n amrywio o 10 i 20 gwaith diamedr allanol y cebl yn ystod y gosodiad a 15 i 30 gwaith pan gaiff ei osod yn barhaol.

Mae cebl diamedr 12mm yn gofyn am radiws tro gosod lleiaf o 120-240mm. Gorfodwch y cebl i gromlin dynnach a byddwch yn achosi afluniadau microbending-microsgopig yn y craidd ffibr sy'n achosi i olau ollwng, gan ddiraddio cryfder y signal. Mae'r colledion hyn yn cronni ar draws troeon lluosog, gan wneud y cebl cyfan yn ddiwerth o bosibl.

Yn gyffredinol, mae ceblau byffer tynn yn goddef radiysau tro llai na chynlluniau tiwb rhydd. Mae hyn yn golygu bod ceblau byffer tynn yn cael eu ffafrio ar gyfer gosodiadau dan do gyda llwybro cymhleth trwy raciau offer a rheolwyr ceblau. Mae ceblau tiwb rhydd yn gweithio'n well mewn gosodiadau awyr agored lle mae llwybro yn dilyn llwybrau mwy syth.

Diogelu'r Amgylchedd: Cebl Cyfatebol Gradd â Lleoliad

Dylai detholiad siaced cebl gyfateb i amlygiad amgylcheddol. Mae'r hierarchaeth o'r lleiaf i'r mwyaf amddiffynnol yn cynnwys:

Dan Do / Plenwm: Ar gyfer-mannau a reolir gan yr hinsawdd sydd â gofynion diogelwch tân

Codwr: Ar gyfer rhediadau fertigol rhwng lloriau mewn adeiladau masnachol

Dan Do / Awyr Agored: Ar gyfer ceisiadau sy'n gofyn am amlygiad awyr agored achlysurol

OSP (Gwaith Tu Allan): Ar gyfer gosodiad awyr agored parhaol gyda gwrthiant UV

Claddu Uniongyrchol: Ar gyfer lleoliad tanddaearol heb sianel

Arfog: Ar gyfer ardaloedd â gweithgaredd cnofilod neu risg o ddifrod mecanyddol

Llong danfor: Ar gyfer gosodiadau tanddwr gyda gwrthiant pwysau

Mae gosod cebl â sgôr OSP mewn gofod llawn yn torri codau adeiladu er y byddai'r cebl yn gweithio'n iawn. I'r gwrthwyneb, mae defnyddio cebl plenum yn yr awyr agored yn gwastraffu arian ar gyfraddau tân diangen tra'n brin o amddiffyniad UV sy'n atal diraddio siacedi.

Pwyntiau Mynediad a Chynnal a Chadw yn y Dyfodol

Rwyf wedi gweld gosodiadau di-rif yn methu nid o gamgymeriadau lleoliad cychwynnol ond o ystyriaeth annigonol o anghenion mynediad yn y dyfodol. Mae ceblau ffibr sydd wedi'u gosod mewn lleoliadau anhygyrch-ceudodau wal wedi'u selio, wedi'u claddu o dan goncrit, neu wedi'u gosod uwchben offer na ellir eu symud-yn dod yn anadferadwy i bob pwrpas pan fydd problemau'n datblygu.

Cynlluniwch ar gyfer y gofynion mynediad hyn:

Llociau sbleis bob 2,000-3,000 troedfeddmewn rhediadau hir i alluogi datrys problemau adrannol

Dolenni gwasanaeth o 10-15 troedfeddar bob pwynt terfynu ar gyfer amnewid offer

Tynnwch focsys bob 300-500 troedfeddmewn rhediadau cwndid i alluogi ychwanegiadau cebl yn y dyfodol

Mowntio hygyrchar gyfer yr holl galedwedd rhyng-gysylltiad gyda chliriad lleiafswm o 36 modfedd

E{0}}Defnyddiodd defnydd Fiber i gysylltu 40,000 o adeiladau leoliad pwynt sbleis strategol i alluogi datrys problemau cyflym ar draws eu hymgyrch ffeibr miliwn o fetrau (Ffynhonnell: commscope.com, 2024). Roedd y cynllunio hwn yn lleihau amseroedd atgyweirio cyfartalog o 6 awr i lai na 90 munud.

Llwytho{0}}Cynhwysedd a Chryfder Tynnol

Gall ceblau ffibr optig drin ychydig iawn o rym tynnu o gymharu â dewisiadau copr eraill. Cryfder tynnol graddedig uwch-fel arfer 100-600 pwys yn dibynnu ar adeiladwaith y cebl - yn achosi difrod parhaol hyd yn oed os yw'r cebl yn ymddangos yn gyfan gwbl.

Mae gosodiadau fertigol yn cyflwyno heriau penodol gan fod pwysau cebl yn cronni dros bellter. Bydd cebl ffibr 12 sy'n pwyso 40 pwys fesul 1,000 troedfedd yn gosod 200 pwys o densiwn ar y pwynt cynnal mewn codiad uchel o 100-llawr. Mae hyn yn fwy na sgôr tynnol llawer o geblau safonol, sy'n gofyn am ddyluniadau cryfder uchel arbenigol neu fracedi cymorth canolradd bob 50 troedfedd.

Mae tynnu llorweddol trwy sianel yn cynhyrchu ffrithiant sy'n lluosi pwysau effeithiol. Gall tyniad cwndid 500 troedfedd gyda thair tro 90 gradd gynhyrchu grymoedd tynnu sy'n cyfateb i 4-5 gwaith pwysau gwirioneddol y cebl. Mae defnyddio ireidiau tynnu a blychau tynnu canolradd yn lleihau'r ffrithiant hwn 40-60%.

[Mewnosod rhestr wirio: Meini prawf gwerthuso safle cyn-ar gyfer gwahanol fathau o geblau]

Opsiynau Llwybr Gosod: Cymharu Dulliau

Mae gan wahanol lwybrau ffisegol ar gyfer rhedeg ceblau ffibr fanteision, costau a chyfyngiadau penodol.

Systemau Cwndid: Cost Gychwynnol yn erbyn Hyblygrwydd Tymor Hir-

Mae gosod cwndidau tanddaearol yn costio $8-15 y droedfedd llinol gan gynnwys cloddio, gwasarn, deunyddiau cwndid, ac adfer - tua dwywaith cost claddu uniongyrchol ar $4-8 y droedfedd. Fodd bynnag, mae systemau cwndid yn galluogi gosod ceblau newydd heb ffosio newydd, gallu sy'n talu ar ei ganfed pan fydd technoleg yn cael ei hadnewyddu.

Mae maint sianel safonol yn dilyn y "rheol llenwi 40%"-ni ddylai ardal drawstoriadol cebl fod yn fwy na 40% o ofod mewnol y cwndid. Mae hyn yn atal ffrithiant gormodol yn ystod tynnu ac yn caniatáu lle ar gyfer ceblau ychwanegol yn ddiweddarach. Gall cwndid 1.25-modfedd gynnwys 2-3 cebl ffibr safonol; mae cynyddu i sianel 2 fodfedd yn caniatáu 5-7 cebl gyda rheolaeth briodol.

Mae systemau dwythell lluosog sy'n defnyddio dwythell fewnol HDPE o fewn cwndidau mwy yn darparu'r hyblygrwydd mwyaf. Gall cwndid 4{4}} fod yn gartref i bedair rhwyfo mewnol 1.25-modfedd, gyda phob traphont fewnol yn cael ei neilltuo i wahanol ddibenion-rhwydwaith presennol, ehangu yn y dyfodol, llwybro wrth gefn, a ffibr tywyll i'w brydlesu. Mae'r dull hwn yn costio 30% yn fwy i ddechrau ond mae'n dileu'r angen am gloddio ychwanegol a allai gostio 10x y pris gosod gwreiddiol.

Systemau Hambwrdd Cebl: Dyluniadau Agored vs

Mae gosodiadau hambwrdd cebl mewn cyfleusterau masnachol a diwydiannol yn cynnig hygyrchedd rhagorol tra'n cefnogi cyfrif ffibr uchel. Mae hambyrddau ysgol agored yn caniatáu ychwanegiadau cebl haws na systemau caeedig ond maent yn darparu llai o amddiffyniad amgylcheddol.

Cynnal gwahaniad rhwng ceblau ffibr a phŵer hyd yn oed mewn systemau hambwrdd. Defnyddiwch rwystrau solet rhwng ceblau pŵer a data, neu cadwch wahaniad lleiafswm o 12 modfedd os nad oes rhwystr. Mae angen gwahaniad 24 modfedd ar systemau pŵer foltedd uchel i atal gwresogi ysgogedig sy'n diraddio perfformiad ffibr dros amser.

Dylai systemau hambwrdd gynnwys cynheiliaid bob 5-6 troedfedd gyda chyfrifiadau llwyth priodol. Gall hambwrdd 12 modfedd o led wedi'i lwytho'n llawn bwyso 20-30 pwys y droedfedd wrth ei lenwi â cheblau ffibr a chopr. Mae cefnogaeth annigonol yn achosi sagio sy'n creu pwyntiau straen lle mae ceblau'n gorchuddio ymylon hambyrddau.

Isadeiledd Adeiladu: Defnyddio Llwybrau Presennol

Mae ôl-ffitio ffibr mewn adeiladau presennol yn aml yn golygu gweithio gyda seilwaith etifeddol nad yw erioed wedi'i gynllunio ar gyfer cyfeintiau cebl modern. Mae hen doiledau ffôn, codwyr ceblau, a llwybrau llorweddol yn aml yn brin o gapasiti ar gyfer rhediadau ffibr newydd.

Gall systemau cwndidau presennol gynnwys ceblau copr wedi'u gadael sy'n defnyddio 60-80% o'r gofod sydd ar gael. Mae rheoliadau gadael ceblau yn amrywio yn ôl awdurdodaeth, ond mae cael gwared ar hen geblau yn aml yn gost-effeithiol o gymharu â gosod llwybrau newydd. Cyllideb $2-3 y droedfedd ar gyfer gwasanaethau tynnu ceblau - llawer llai na'r $20-40 y droedfedd ar gyfer gosod cwndidau newydd mewn adeiladau a feddiannir.

Mae'n bosibl na fydd digon o dreiddiadau rhwng lloriau yn siafftiau codi mewn adeiladau hŷn. Er mwyn ychwanegu treiddiadau newydd mae angen llewys â sgôr tân a selio priodol, sy'n costio $500-1,500 y llawr fel arfer yn dibynnu ar y math o adeiladwaith. Gall methu'r gofyniad hwn yn ystod cynllunio ychwanegu wythnosau at linellau amser y prosiect pan gânt eu darganfod yn ystod y gosodiad.

Cynllunio Strategol ar gyfer Graddfeydd Defnydd Gwahanol

Mae strategaeth lleoli gosodiadau yn amrywio'n ddramatig yn seiliedig ar gwmpas lleoli a nodau sefydliadol.

Gosodiadau Swyddfa Bach: Blaenoriaethu Symlrwydd

Mae gosodiadau bach sy'n gwasanaethu 10-50 o ddefnyddwyr fel arfer yn defnyddio ceblau cefnffordd sydd wedi'u terfynu ymlaen llaw i gysylltu paneli clwt mewn dau leoliad. Mae'r cynulliadau hyn yn cyrraedd o'r ffatri gyda chysylltwyr eisoes wedi'u gosod, gan ddileu terfyniad maes a lleihau amser gosod 70%.

Ar gyfer gosodiadau bach, rhowch flaenoriaeth i symlrwydd llwybro dros optimeiddio perffaith. Mae rhediad cebl ychydig yn hirach sy'n osgoi treiddiadau cymhleth yn aml yn costio llai o ran llafur na'r llwybr byrraf posibl sy'n gofyn am ddrilio helaeth a-stopio tân. Mae'r gwahaniaeth perfformiad rhwng rhediad 50-metr a rhediad 75-metr yn ddibwys am bellteroedd mor fyr â hyn.

Mae ffibr modd sengl-yn gwneud synnwyr hyd yn oed ar gyfer gosodiadau bach er gwaethaf costau cysylltydd uwch. Er bod amlfodd yn gweithio'n iawn am bellteroedd byr, mae modd-unig yn darparu lle i uwchraddio ar gyfer cyflymder rhwydwaith cyflymach heb amnewid ceblau. Mae'r premiwm $200-300 ar gyfer un modd mewn gosodiad bach yn mynd yn ddibwys wrth osgoi prosiect ail-gablu $3,000-5,000 bum mlynedd yn ddiweddarach.

Rhwydweithiau Campws: Adeiladu Cydgysylltiadau

Mae rhwydweithiau aml-gampws adeiladu yn gofyn am ddosraniad fertigol o fewn-adeiladu a dosbarthiad llorweddol rhwng-adeiladau. Mae ceblau tiwb rhydd yn yr awyr agored yn cysylltu adeiladau trwy sianeli tanddaearol neu lwybrau awyr, tra bod ceblau dan do wedi'u clustogi yn dynn yn trin dosbarthiad o fewn pob strwythur.

Mae dyluniad asgwrn cefn y campws fel arfer yn defnyddio pensaernïaeth ganolog gyda chanolfan ddata sylfaenol yn cysylltu ag IDFs lloeren (fframiau dosbarthu canolradd) ym mhob adeilad. Mae cyfrif ffibr ar geblau asgwrn cefn yn dibynnu ar faint yr adeilad a dwysedd y defnyddiwr ond yn aml maent yn amrywio o 12 i 72 ffibr. Nid yw defnyddio 50-100% o gapasiti ychwanegol yn costio llawer yn ystod y gosodiad cychwynnol ond mae'n darparu hyblygrwydd ar gyfer twf nas rhagwelwyd.

Mae amrywiaeth daearyddol mewn llwybro yn atal methiannau-pwynt sengl. Mae rhedeg yr holl geblau ffibr trwy un cwndid yn creu bregusrwydd i ddifrod cloddio damweiniol a allai ddatgysylltu adeiladau lluosog ar yr un pryd. Lle bo modd, sefydlwch ddau lwybr ffisegol amrywiol rhwng adeiladau hanfodol, hyd yn oed os bydd un llwybr yn cael ei adael yn dywyll i ddechrau (heb ei ddefnyddio).

Rhwydweithiau Metropolitan: -Gofynion Gradd Cludwyr

Mae rhwydweithiau darparwyr gwasanaeth ar raddfa fetropolitan yn wynebu gofynion rheoliadol, yn union-o-gyfyngiadau ffordd, ac yn-paratoi prosesau nad yw gosodiadau menter yn dod ar eu traws. Rhaid i gynllunio gosodiadau roi cyfrif am gydgysylltu cyfleustodau, trwyddedau, ac amserlenni archwilio a all ymestyn llinellau amser o 6-12 mis.

Ni all polion cyfleustodau dderbyn ceblau ffibr ychwanegol diderfyn. Mae atodiadau presennol yn defnyddio gofod fertigol, a rhaid i atodiadau newydd gynnal y cliriadau gofynnol: 40 modfedd o linellau pŵer, 12 modfedd o geblau cyfathrebu presennol. Mewn ardaloedd lle mae tagfeydd, efallai y bydd angen gwaith parod drud ar gyfleustodau i adleoli ceblau presennol cyn i osod ffibr newydd fynd rhagddo.

Mae angen mapio claddgelloedd a thyllau archwilio tanddaearol yn ofalus. Dros amser, mae seilwaith claddedig yn newid lleoliad wrth i strydoedd gael eu hailbalmantu ac wrth i lefelau gradd newid. Nid yw cyfesurynnau GPS yn unig yn ddigon-dargludo lleoliadau ffisegol gan ddefnyddio offer synhwyro electromagnetig cyn rhagdybio lleoliadau claddgell. Cyllideb $5,000-15,000 ar gyfer gwasanaethau lleoli cyfleustodau ar brosiectau sy'n fwy na 5 milltir o osod.

[Rhowch dabl cymharu: Cost gosod fesul milltir ar gyfer gwahanol raddfeydd a dulliau defnyddio]

Osgoi Camgymeriadau Lleoliad Cyffredin

Yn seiliedig ar ddadansoddi gosodiadau a fethwyd, mae rhai gwallau lleoliad yn ymddangos dro ar ôl tro ar draws gwahanol fathau o brosiectau.

Anwybyddu Gofynion Ehangu yn y Dyfodol

Y camgymeriad drutaf mewn gosod ffibr yw gosod ceblau heb ystyried twf. Mae gosod cebl 12-ffibr pan fydd eich anghenion presennol yn gofyn dim ond 6 ffibr yn costio efallai $300 yn fwy fesul 1,000 troedfedd. Mae disodli'r cebl 12-ffibr hwnnw â 24-ffibr mewn tair blynedd yn costio $8,000-15,000 fesul 1,000 troedfedd gan gynnwys llafur, amser segur ac adfer.

Mae datblygwyr eiddo tiriog yn aml yn gwneud y gwall hwn trwy ganiatáu cyn lleied â phosibl o seilwaith ffibr yn ystod y gwaith adeiladu. Gallai adeilad sy'n gartref i 200 o ddefnyddwyr i ddechrau ymddangos yn cael ei wasanaethu'n ddigonol gan geblau asgwrn cefn 24 ffibr. Pan fydd cymysgedd tenantiaid yn symud i ddefnyddwyr data dwysedd uchel sydd angen cysylltedd 10Gbps, mae'r seilwaith hwnnw'n dod yn gwbl annigonol. Mae ôl-ffitio ffibr mewn adeiladau a feddiannir yn costio 5-10x yn fwy na chynnwys cynhwysedd priodol yn ystod y gwaith adeiladu.

Dogfennaeth a Labelu Gwael

Ni allaf orbwysleisio faint o osodiadau sy'n methu'n weithredol oherwydd dogfennaeth annigonol. Mae ceblau ffibr yn edrych yn union yr un fath yn allanol-ni allwch chi wahaniaethu'n weledol modd sengl ac amlfodd, na nodi pa gebl sy'n cysylltu pa adeiladau. Heb labelu cywir, mae technegwyr yn wynebu oriau o ddatrys problemau i nodi'r cebl cywir yn ystod gwaith cynnal a chadw.

Rhoi labeli tair lefel ar waith:

Siacedi cebl: Labelwch bob 10 troedfedd gydag ID cebl unigryw, cyfrif ffibr, a math o gebl

Paneli clwt: Labelwch bob porthladd gyda gwybodaeth cyrchfan ac ID ffibr

Dogfennaeth: Cynnal lluniadau CAD yn dangos llwybrau cebl, lleoliadau sbleis, a rhyng-gysylltiadau

Mae profi cofnodion yr un mor bwysig â labelu ffisegol. Dogfennwch fesuriadau colled optegol sylfaenol ar gyfer pob ffibr yn ystod y gosodiad. Heb ddata sylfaenol, mae datrys problemau perfformiad diraddedig yn dod yn ddyfaliad. Mae gwario 2-3 awr fesul segment cebl ar brofi a dogfennu yn atal wythnosau o ddatrys problemau yn ddiweddarach.

Radiws Trodro annigonol ar derfynau

Mae raciau offer a phaneli patsh yn aml yn gorfodi troadau cebl tynn sy'n torri'r manylebau radiws tro lleiaf. Mae'r broblem yn canolbwyntio ar y pwynt lle mae ceblau'n trosglwyddo o reolwyr ceblau llorweddol i baneli clwt fertigol-tro 90 gradd mewn 6-8 modfedd o ofod.

Defnyddiwch galedwedd rheoli radiws tro priodol. Dylai paneli clwt ffibr gynnwys rheolwyr cebl integredig gyda chanllawiau radiws tro lleiaf o 2 fodfedd. Mae angen dyfnder o 4 modfedd o leiaf ar reolwyr cebl llorweddol ar ben raciau i gefnogi troadau cebl graddol. Mae cost caledwedd rheoli ceblau cywir o $100-200 yn ddibwys o'i gymharu ag amnewid ceblau sydd wedi'u difrodi.

Mae angen rhoi sylw arbennig i ddolenni gwasanaeth. Mae'r ddolen gwasanaeth 10-15 troedfedd ar bob pwynt terfynu yn caniatáu amnewid offer heb dorri ceblau, ond mae'r dolenni hyn yn aml yn cael eu stwffio i raciau offer neu ofodau nenfwd heb dorchi priodol. Defnyddiwch strapiau Velcro-peidiwch byth â sipio clymau i ddolenni gwasanaeth diogel gyda choiliau diamedr o leiaf 8 modfedd.

FAQ

Beth yw'r pellter mwyaf ar gyfer gosod cebl ffibr optig?

Mae ffibr modd sengl yn cynnal pellteroedd hyd at 40-80 cilomedr heb ailadroddwyr signal, gan ei wneud yn addas ar gyfer y rhan fwyaf o gymwysiadau daearol. Mae terfynau ffibr amlfodd yn amrywio i 300-550 metr yn dibynnu ar ddiamedr craidd a chyflymder trosglwyddo. Ar gyfer gosodiadau llong danfor, mae ceblau pellter hir arbenigol gyda mwyhaduron optegol bob 40-100 km yn cynnal pellteroedd trawsgefnforol sy'n fwy na 10,000 cilomedr. Mae'r cyfyngiad pellter ymarferol yn aml yn dibynnu mwy ar gyllideb a mynediad hawl tramwy na galluoedd ffibr technegol.

A ellir gosod ceblau ffibr optig mewn cwndid presennol gyda cheblau copr?

Oes, ond gwiriwch y gofod sydd ar gael yn ofalus cyn ceisio gosodiadau cymysg. Mae'r rheol llenwi 40% yn berthnasol i gyfanswm croes-adran ceblau mesur diamedrau ceblau copr presennol a chyfrifo'r capasiti sy'n weddill. Gall ffibr a chopr gydfodoli yn yr un cwndid, ond cynnal gwahaniad corfforol gan ddefnyddio innerduct neu ranwyr i atal abrasion. Peidiwch byth â mynd y tu hwnt i densiwn tynnu graddedig wrth ychwanegu ffibr at gwndid a feddiannir, gan y gallech niweidio ceblau presennol. Ystyriwch gael gwared ar geblau copr segur yn gyntaf i wneud y mwyaf o le sydd ar gael.

Beth yw'r dyfnder claddu lleiaf ar gyfer cebl ffibr optig claddu uniongyrchol?

Mae dyfnder gosod safonol yn amrywio o 24-36 modfedd mewn ardaloedd preswyl, 36-48 modfedd o dan ffyrdd a mannau parcio, a 48-60 modfedd mewn tir amaethyddol lle mae aredig dwfn yn digwydd. Gall codau adeiladu lleol nodi dyfnderoedd gwahanol yn seiliedig ar ofynion llinell rhew mewn hinsoddau oer. Dylai cebl claddu uniongyrchol orffwys ar 4-6 modfedd o dywod neu wasarn pridd mân, gyda thâp rhybuddio wedi'i osod 12 modfedd uwchben y cebl i rybuddio cloddwyr y dyfodol. Marcio llwybrau cebl ar arolygon eiddo i atal difrod damweiniol yn ystod y gwaith adeiladu yn y dyfodol.

Sut ydw i'n dewis rhwng gosod ffibr o'r awyr a thanddaearol?

Seiliwch y penderfyniad ar gyfuniad o ffactorau: Mae gosod erial yn costio 50-70% yn llai ac yn cwblhau 2-3 gwaith yn gyflymach ond yn wynebu anghenion cynnal a chadw uwch ac yn agored i niwed tywydd. Dewiswch erial ar gyfer defnydd gwledig gyda phellteroedd hir a chyllidebau cyfyngedig, neu lle mae cyflwr y pridd yn gwneud ffosydd yn rhy ddrud. Dewiswch dan ddaear ar gyfer ardaloedd trefol gyda seilwaith cyfleustodau tanddaearol, cymwysiadau gwerth uchel sy'n gofyn am y dibynadwyedd mwyaf, neu leoliadau gyda thywydd garw aml. Mae llawer o rwydweithiau'n defnyddio dulliau hybrid gyda dosbarthiad o'r awyr a phorthiant tanddaearol i gyfleusterau hanfodol.

Pa ofynion cod adeiladu sy'n berthnasol i osod ffibr dan do?

Rhaid i osodiadau dan do fodloni gofynion Erthygl 770 y Cod Trydanol Cenedlaethol (NEC), sy'n dosbarthu ceblau yn ôl sgôr tân: llawn-graddfa (CMP) ar gyfer gofodau trin aer, gradd riser (CMR) ar gyfer rhediadau fertigol rhwng lloriau, a-diben cyffredinol (CMG) ar gyfer rhediadau llorweddol nid mewn bylchau llawn. Rhaid i{6}}deunyddiau atal tân selio pob treiddiad drwy-waliau a lloriau sydd â sgôr tân. Mae cynnal gwahaniad oddi wrth geblau pŵer yn atal gwres anwythol-defnyddio rhwystrau neu gynnal bylchiad 12 modfedd oddi wrth linellau pŵer o dan 5kV, bylchiad 24-modfedd uwchlaw 5kV. Gall diwygiadau lleol osod gofynion ychwanegol y tu hwnt i leiafswm NEC.

Faint o gapasiti ffibr ychwanegol y dylwn ei osod ar gyfer twf yn y dyfodol?

Mae arfer gorau'r diwydiant yn awgrymu defnyddio 50-100% yn fwy o gapasiti ffibr na'r gofynion presennol yn ystod y gosodiad cychwynnol. Mae cost ymylol cebl 24-ffibr yn erbyn 12-ffibr fel arfer dim ond 20-30% yn fwy, tra bod gosod ôl-osod yn costio 5-10x y gost gosod wreiddiol. Ar gyfer llwybrau asgwrn cefn sy'n gwasanaethu adeiladau lluosog neu gyfleusterau critigol, defnyddiwch o leiaf ceblau 48-ffibr hyd yn oed os mai dim ond 12-24 ffibr sydd ei angen ar yr anghenion cychwynnol. Ystyriwch dechnolegau sy'n dod i'r amlwg - mae angen mwy o ffibrau ar Ethernet 40G / 100G / 400G na systemau 1G / 10G cyfredol. Mae'r buddsoddiad bach ymlaen llaw mewn capasiti ychwanegol yn darparu yswiriant yn erbyn ôl-osod drud o fewn 3-5 mlynedd.

Pa bryderon diogelwch sy'n berthnasol i osod cebl ffibr optig?

Mae peryglon sylfaenol yn cynnwys darnau ffibr wrth dorri a sbleisio-Mae darnau gwydr microsgopig yn treiddio'n hawdd i'r croen a'r llygaid, gan ofyn am sbectol diogelwch a chael gwared â sbarion ffibr yn briodol mewn cynwysyddion wedi'u marcio. Peidiwch byth ag edrych yn uniongyrchol i bennau ffibr yn ystod profion, oherwydd gall golau laser isgoch anweledig achosi niwed parhaol i'r llygad. Mae peryglon cemegol yn cynnwys glanhau toddyddion a geliau cebl sydd angen menig ac awyru. Yn ystod gosod erial, mae angen gweithwyr trydanol cymwysedig a chliriadau diogelwch priodol ar gyfer gwaith o amgylch llinellau pŵer foltedd uchel. Mae gwaith tanddaearol yn gofyn am ffonio 811 am leoliadau cyfleustodau i atal llinellau nwy, trydan neu delathrebu rhag taro.

A ellir gosod ceblau ffibr optig mewn amgylcheddau tymheredd eithafol?

Mae ceblau ffibr safonol yn gweithredu'n ddibynadwy o - 40 ° F i 185 ° F, ond mae tymheredd gosod yn bwysicach na thymheredd gweithredu. Mae'r rhan fwyaf o geblau'n mynd yn rhy anystwyth i'w trin yn iawn o dan 0 ° F, gan olygu bod angen eu storio mewn ardaloedd wedi'u gwresogi cyn eu gosod. Mae ceblau arbenigol gyda siacedi TPU yn cynnal hyblygrwydd i - 60 ° F ar gyfer cymwysiadau arctig. Mae amgylcheddau diwydiannol tymheredd uchel uwchlaw 185 ° F yn gofyn am ddyluniadau gwrthsefyll gwres arbennig gydag aelodau cryfhau metel. Ar gyfer amgylcheddau eithafol, ymgynghorwch â gweithgynhyrchwyr cebl ynghylch graddfeydd tymheredd penodol ac ystyriwch osod mewn cwndid amddiffynnol sy'n cymedroli amlygiad tymheredd.

Cynllunio Eich Dull Gosod

Mae penderfyniadau lleoliad strategol ar gyfer gosod ffibr optig yn cydbwyso gofynion technegol uniongyrchol yn erbyn-anghenion gweithredol hirdymor. Mae'r farchnad gosod ffeibr yn parhau i ehangu-bydd angen amcangyfrif o 400,{6}} milltir o ddefnydd ffibr newydd ar gyfer yr 80% o gartrefi erbyn 2028 (Ffynhonnell: theutilityexpo.com, 2024).

Dewiswch leoliadau gosod yn seiliedig ar flaenoriaeth glir: gofynion perfformiad signal yn gyntaf, diogelu'r amgylchedd yn ail, cost gosod yn drydydd, a hygyrchedd yn y dyfodol yn bedwerydd. Mae gwrthdroi'r blaenoriaethau hyn-gosod cyllideb ar gyfer penderfyniadau lleoliad cyn ystyried gofynion technegol-yn arwain at osodiadau sy'n gweithio i ddechrau ond sy'n methu â bodloni anghenion wrth i ofynion rhwydwaith dyfu.

Dogfennwch bopeth yn drylwyr. Mae gosodiadau ffibr yn aml yn fwy na'r bobl a'u gosododd. Dylai dogfennaeth eich rhwydwaith alluogi technegydd bum mlynedd o hyn i ddatrys problemau heb ddyfalu pa gebl sy'n mynd ble na sut y dyluniwyd y rhwydwaith. Buddsoddwch 5-10% o'r gyllideb gosod mewn dogfennaeth broffesiynol - byddwch yn adennill y buddsoddiad hwnnw y tro cyntaf y bydd datrys problemau'n cymryd 2 awr yn lle 2 ddiwrnod.

Ystyried cyflogi contractwyr gosod ffibr profiadol ar gyfer gosodiadau cymhleth. Er bod y dull DIY yn gweithio ar gyfer gosodiadau pwynt syml o dan 300 troedfedd, mae gosod proffesiynol yn sicrhau cydymffurfiaeth â'r cod, profion priodol, a gwarant ar gyfer prosiectau mwy cymhleth. Mae'r premiwm cost o 20-40% ar gyfer gosodiad proffesiynol yn dod yn ddibwys o'i gymharu â disodli gosodiad cyfan sydd wedi methu oherwydd techneg amhriodol.
