Mae G.657.A1 yn ffibr modd tro ansensitif sengl-a ddiffinnir ganITU{0}}T Argymhelliad G.657, wedi'i gynllunio ar gyfer radiws tro lleiaf o 10 mm tra'n parhau i gydymffurfio'n llawn â G.652.D.Mae'n cael ei ddefnyddio'n helaeth mewn rhwydweithiau mynediad FTTH, mewn-adeiladu ceblau, a chlytio dosbarthu - yn unrhyw le mae gosodwyr angen goddefgarwch plygu gwell na ffibr safonol heb aberthu rhyngweithrededd rhwydwaith.
Mae'r canllaw hwn yn ymdrin â manylebau technegol ffibr G.657.A1, sut mae'n cymharu â G.657.A2 a G.652.D, lle mae'n perfformio orau, a sut i benderfynu a yw'n cyd-fynd â'ch defnydd.
Beth Yw G.657.A1 Fiber?
Mae G.657.A1 yn perthyn i Gategori A o'r safon ITU-T G.657 - y categori sydd wedi'i optimeiddio ar gyfer colled macrobending is o'i gymharu âG.652.D ffibr, tra'n cadw'r un eiddo trosglwyddo a rhyng-gysylltiad. Yn ôl rhifyn cyfredol y safon (ITU-T G.657, Awst 2024), mae ffibrau Categori A yn is-set o G.652.D, sy'n golygu y gellir eu defnyddio mewn unrhyw rwydwaith lle nodir G.652.D.

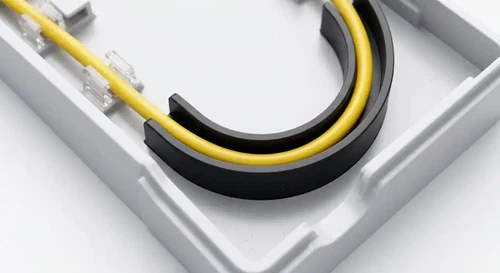

Mae'r is-gategori "A1" yn benodol yn cefnogi radiws tro dylunio lleiaf o 10 mm. Ar y radiws hwnnw (un tro ar 1550 nm), y golled macrobending uchaf a ganiateir yw 0.75 dB; ar radiws 15 mm gyda deg tro ar 1550 nm, y terfyn yw 0.25 dB. Mae'r niferoedd hyn yn cynrychioli gwelliant deg gwaith yn fras dros ffibr safonol G.652.D ar radiysau tro cyfatebol.
Yn ymarferol, mae hyn yn golygu bod G.657.A1 yn ymdrin â'r math o lwybro sy'n digwydd mewn cypyrddau dosbarthu mynediad, llwybrau codi, terfynellau wedi'u gosod ar y wal, a senarios amgáu clytio - lle mae'n rhaid i ffibr lywio corneli a mannau cyfyng a fyddai'n gwthio confensiynolffibr -modd sengly tu hwnt i'w oddefgarwch tro dibynadwy.
G.657.A1 Cipolwg ar Fanylebau Technegol
| Paramedr | G.657.A1 Gwerth |
|---|---|
| Lleiafswm radiws plygu dylunio | 10 mm |
| Colled Macrobending (1 tro, R=10 mm, 1550 nm) | Llai na neu'n hafal i 0.75 dB |
| Colled Macrobending (1 tro, R=10 mm, 1625 nm) | Llai na neu'n hafal i 1.50 dB |
| Colled Macrobending (10 tro, R=15 mm, 1550 nm) | Llai na neu'n hafal i 0.25 dB |
| Colled Macrobending (10 tro, R=15 mm, 1625 nm) | Llai na neu'n hafal i 1.00 dB |
| Amrediad tonfedd gweithredu | 1260–1625 nm (bandiau O, E, S, C, L) |
| Diamedr maes modd (1310 nm) | 8.6 ± 0.4 µm |
| Gwanhad mwyaf (1310 nm) | Llai na neu'n hafal i 0.35 dB/km |
| Gwanhad mwyaf (1550 nm) | Llai na neu'n hafal i 0.22 dB/km |
| G.652.D cydymffurfio | Llawn (is-set o G.652.D) |
Ffynhonnell:ITU{0}}T Argymhelliad G.657 (08/2024)a'rITU{0}}T G.657 taflen wybodaeth ffibr.
G.657.A1 vs G.657.A2 vs G.652.D: Gwahaniaethau Allweddol
Un o'r cwestiynau mwyaf cyffredin gan gynllunwyr rhwydwaith yw a ddylid nodi A1, A2, neu aros gyda safon G.652.D. Mae'r ateb yn dibynnu ar yr amodau tro y mae eich defnydd yn ymwneud â - mewn gwirionedd nid ar ba ffibr sy'n edrych orau ar bapur.
| Priodoledd | G.652.D | G.657.A1 | G.657.A2 |
|---|---|---|---|
| Lleiafswm radiws plygu dylunio | 30 mm | 10 mm | 7.5 mm |
| Colled Macrobending (1 tro, R=10 mm, 1550 nm) | Heb ei nodi | Llai na neu'n hafal i 0.75 dB | Llai na neu'n hafal i 0.10 dB |
| Colled Macrobending (10 tro, R=15 mm, 1550 nm) | Heb ei nodi ar gyfer y radiws hwn | Llai na neu'n hafal i 0.25 dB | Llai na neu'n hafal i 0.03 dB |
| G.652.D cydymffurfio | Ydy (yw G.652.D) | Ydw (is-set llawn) | Ydw (is-set llawn) |
| Achos defnydd cynradd | -taith hir, metro, cefnffordd | Rhwydweithiau mynediad, yn-adeiladu, dosbarthiad FTTH | Terfyniadau dan do tynn, blychau ONT cryno, clytio canolfan ddata dwysedd uchel |
Efallai y bydd y gwahaniaeth 2.5 mm rhwng A1 (10 mm) ac A2 (7.5 mm) yn edrych yn fach ar ddalen fanyleb, ond mae'n bwysig ar y lefel gosod. Mewn codwr aml-uned (MDU) safonol neu gabinet dosbarthu gyda dwysedd cebl cymedrol, mae radiws 10 mm A1 fel arfer yn ddigon. Gall y ffibr fynd o amgylch corneli, trwy ganllawiau cebl, ac i mewn i hambyrddau sbleis heb fynd y tu hwnt i'w derfynau colli.
Mae A2 yn dod yn ddewis cryfach pan fydd yn rhaid i'r ffibr dorchi'n dynn y tu mewn i flychau ONT wedi'u gosod ar waliau bach, llywio trwy derfynellau allfeydd cryno, neu oroesi'r amgylchedd clytio trwchus o-gyfrif-ffibr uchelcanolfan ddatalle mae troadau cebl fel mater o drefn yn disgyn o dan 10 mm. Yn rhifyn 2024 o'r safon, unodd ITU yr hen Gategori B2 ag A2, gan adlewyrchu symudiad y diwydiant tuag at A2 wrth fynd-i opsiwn ar gyfer yr amgylcheddau tynnach hyn.
Ar gyfer rhwydweithiau sydd â llwybro syml - ymhell y tu allan- rhediadau peiriannau, llinellau cefn dwythell, neu unrhyw lwybr lle mae ffibr yn annhebygol o ddod ar draws troadau islaw 30 mm - mae safon G.652.D yn parhau i fod yn berffaith ddigonol ac yn aml dyma'r opsiwn mwyaf cost effeithiol.

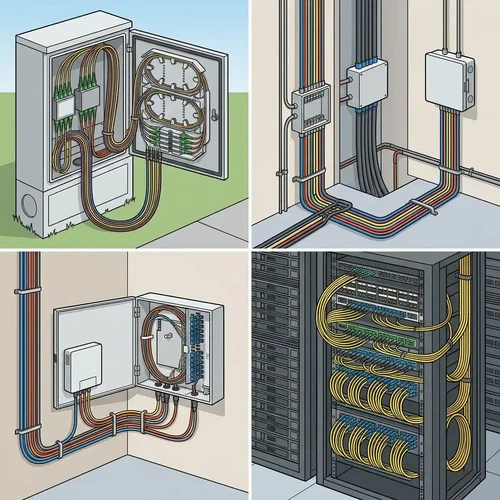

Lle Defnyddir G.657.A1 Ffibr

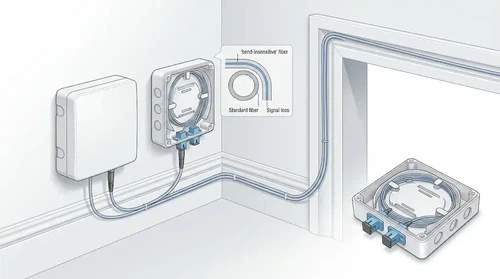

Rhwydweithiau Mynediad FTTH
Datblygwyd ffibr G.657 yn wreiddiol i fodloni gofynion rhwydweithiau mynediad optegol band eang. Mae'r safon ITU-T yn cysylltu ffibr Categori A yn benodol â gosodiad FTTH, lle mae dosbarthiad dwysedd uchelceblau gollwngac mae'r pwyntiau trin niferus rhwng y swyddfa ganolog a'r tanysgrifiwr yn gofyn am ffibr sy'n goddef plygu dro ar ôl tro heb golli signal annerbyniol. Mae G.657.A1 yn mynd i'r afael â hyn drwy ddarparu perfformiad macrobending tua deg gwaith yn well na G.652.D, yn ôl deunydd gwybodaeth ITU-T.
Yn-Adeiladu Llwybro a Cheblau Riser
Y tu mewn i adeiladau, mae llwybrau ffibr yn aml yn mynd trwy godwyr tynn, yn troi trwy dwythellau coridor, ac yn dod i ben mewn blychau wal cryno. Mae safon ITU{1}}T yn nodi bod gofod cyfyngedig a thrin ceblau'n aml yn yr amgylcheddau hyn yn galw am ffibr cyfeillgar i'r gweithredwr gyda sensitifrwydd plygu isel. G.657.A1 siwtiauceblau riser, dosbarthiad coridor, a MDU gwifrau fertigol - sefyllfaoedd lle mae radiws tro 10 mm yn darparu digon o ymyl ar gyfer trin gosod arferol.
Cabinetau Dosbarthu ac Ardaloedd Patsio
Mae paneli clwt swyddfa ganolog, cypyrddau stryd, a chanolfannau dosbarthu ffibr yn cynnwys rheoli ceblau trwchus. Pan fydd dwsinau neu gannoedd o ffibrau'n rhannu un lloc, mae'n anochel bod ffibrau unigol yn troi'n fwy craff o amgylch canllawiau cebl a threfnwyr sbleis. Mae ffibr A1 yn lleihau'r risg o wanhad uchel yn yr amgylcheddau hyn heb fod angen gradd A2 dynnach (ac weithiau'n ddrytach).
Ceblau Rhwydwaith Datacentre
Estynnodd adolygiad Awst 2024 o ITU-T G.657 y gofod ymgeisio ar gyfer ffibr Categori A yn ffurfiol i gynnwys rhwydweithiau canolfan ddata. Mewn ceblau strwythuredig o fewn raciau a phaneli clwt, mae ffibr ansensitif plygu yn helpu i gynnal cywirdeb y signal hyd yn oed pan fydd ceblau'n cael eu cyfeirio trwy hambyrddau rheoli ceblau tynn.
Manteision G.657.A1 Fiber
Goddefgarwch tro ymarferol ar gyfer y rhan fwyaf o leoliadau mynediad.Nid yw G.657.A1 yn anelu at fod y tro mwyaf ymosodol-ffibr ansensitif - y mae'r rôl yn perthyn iddoG.657.B3gyda'i radiws lleiafswm o 5 mm. Yn lle hynny, mae A1 yn darparu digon o wydnwch tro ar gyfer y mwyafrif o senarios mynediad, dosbarthu, ac mewn-adeiladu, a dyna sy'n ei wneud yn cael ei fabwysiadu'n eang.
G.652.D llawn rhyngweithrededd.Oherwydd bod ffibrau A1 yn is-set o G.652.D, maent yn sbleisio ac yn cysylltu â seilwaith G.652.D presennol heb gosbau colled ychwanegol. Ar gyfer gweithredwyr sy'n uwchraddio dognau o rwydwaith sy'n bodoli eisoes, mae hyn yn golygu y gellir cyflwyno ffibr A1 ar y pen mynediad heb ddisodli ffibr cefnffyrdd na newid gweithdrefnau splicing.
Llai o risg gosod.Mae dogfennaeth ITU{0}}T yn disgrifio ffibr G.657 fel rhywbeth sy'n galluogi gosodiadau mwy cyfeillgar gan beiriannydd gyda llai o ail-weithio, cypyrddau llai, a chaeadau tynnach. Mewn amodau maes - lle nad yw llwybrau cebl bob amser yn cyd-fynd â lluniadau dylunio - mae hyn yn golygu llai o alwadau yn ôl oherwydd problemau gwanhau a achosir gan droadau anfwriadol yn ystod y gosodiad.
-gweithrediad sbectrwm llawn.Mae A1 yn cefnogi'r bandiau O, E, S, C, ac L (1260-1625 nm), sy'n golygu ei fod yn gweithio gyda systemau cyfredol GPON, XGS, a'r genhedlaeth nesaf WDM{5}PON heb gyfyngiadau tonfedd.
Sut i Ddewis: G.657.A1, A2, neu G.652.D?
Dylai detholiad ffibr ddilyn y defnydd, nid y ffordd arall. Dyma fframwaith penderfyniad ymarferol:
Dewiswch G.652.D pan:
- Mae eich llwybrau cebl mewn dwythellau, ffosydd, neu rhychwantau o'r awyr heb unrhyw droadau tynn o dan 30 mm.
- Mae'r rhwydwaith yn gefn-haul hir neu metro yn bennaf.
- Optimeiddio cyllideb yw'r prif ysgogydd ac nid yw goddefgarwch tro yn bryder.
Dewiswch G.657.A1 pan:
- Rydych chi'n defnyddioFTTHrhwydweithiau dosbarthu a gollwng lle mae ffibr yn mynd trwy gabinetau, codwyr, a chaledwedd wedi'i osod ar y wal.
- Mae eich llwybrau cebl yn cynnwys troadau yn yr ystod 10-15 mm - sy'n gyffredin mewn cypyrddau dosbarthu a cheblau dan do.
- Mae angen ichi gydweddu'n ôl yn llawn â rhwydwaith G.652.D sy'n bodoli eisoes.
- Mae criwiau gosod yn gweithio mewn gofodau cymharol gyfyngedig ond nid pwyntiau terfyn cryno iawn.
Dewiswch G.657.A2 pan:
- Mae'n rhaid i ffeibr dorchi y tu mewn i flychau bach ONT, allfeydd wal cryno, neu baneli clwt dwysedd uchel lle mae troadau fel arfer yn disgyn o dan 10 mm.
- Rydych chi'n adeiladu canolfan ddata cyfrif ffibr uchel rhyng-gysylltu â rheoli ceblau yn dynn iawn.
- Mae'r gosodiad yn cynnwys{0}}cynulliadau wedi'u cysylltu ymlaen llaw neu gebl wedi'i derfynu yn y ffatri sy'n gorfod goroesi torchi tynn wrth storio a thrin.
Camgymeriad caffael cyffredin yw nodi A2 ar draws rhwydwaith cyfan "rhag ofn," pan mai dim ond y 50-100 metr olaf o gebl gollwng a'r pwynt terfynu sy'n dod ar draws troadau o dan 10 mm mewn gwirionedd. Dull mwy cost effeithiol yw defnyddio A1 ar gyfer y segment dosbarthu a chronfa wrth gefn A2 ar gyfer terfynu'r tanysgrifiwr, lle mae torchi tynn wedi'i ganoli.
Gall G.657.A1 Amnewid G.652.D?
Yn dechnegol, ie - mewn unrhyw rwydwaith lle mae G.652.D wedi'i nodi, gellir defnyddio G.657.A1 fel amnewidiad uniongyrchol oherwydd ei fod yn bodloni'r holl ofynion G.652.D tra'n ychwanegu perfformiad plygu gwell. Mae safon ITU-T yn eglur ar y pwynt hwn: Mae gan ffibrau Categori A yr un priodweddau trawsyrru a rhyng-gysylltu â G.652.D.
Mae p'un a yw disodli G.652.D ag A1 yn gwneud synnwyr ymarferol yn dibynnu ar y defnydd. Am gyfnod hir y tu allan-mae boncyff planhigion yn rhedeg lle nad yw'r ffibr byth yn dod ar draws troadau tynn, mae uwchraddio i A1 yn ychwanegu cost heb ychwanegu gwerth. Ar gyfer dosbarthu mynediad,ceblau dan do, ac unrhyw lwybr sy'n mynd i mewn i adeilad neu gabinet, mae'r uwchraddio yn aml yn werth chweil oherwydd ei fod yn lleihau'r risg o wanhau sy'n gysylltiedig â thro yn ystod ac ar ôl gosod.
FAQ
Pa radiws plygu y mae G.657.A1 yn ei gefnogi?
Mae G.657.A1 wedi'i gynllunio ar gyfer radiws tro lleiaf o 10 mm. Ar y radiws hwnnw (un tro, 1550 nm), y golled macrobending uchaf a ganiateir yw 0.75 dB. Ar radiws mwy cymedrol o 15 mm gyda deg tro, mae'r terfyn colled yn gostwng i 0.25 dB ar 1550 nm.
A yw G.657.A1 yn gydnaws â G.652.D?
Oes. Mae G.657.A1 yn cydymffurfio'n llawn â G.652.D - fe'i diffinnir fel is-set o G.652.D yn y safon ITU-T. Mae hyn yn golygu y gellir spliced ffibr A1 a'i gysylltu â ffibr G.652.D presennol heb golled ychwanegol neu faterion cydnawsedd.
Beth yw'r gwahaniaeth rhwng G.657.A1 a G.657.A2?
Y prif wahaniaeth yw radiws tro lleiaf: mae A1 yn cynnal 10 mm tra bod A2 yn cefnogi 7.5 mm. Mae gan A2 hefyd golled macrobending sylweddol is ar radiysau cyfatebol - er enghraifft, dim ond 0.10 dB y tro ar 10 mm (1550 nm) o'i gymharu â 0.75 dB A1. Mae'r ddau yn cydymffurfio'n llawn â G.652.D. I gael cymhariaeth ddyfnach, gweler ein canllawy gwahaniaethau rhwng G.657.A1 a G.657.A2.
A yw G.657.A1 yn addas ar gyfer FTTH?
Datblygwyd G.657.A1 yn benodol ar gyfer lleoliadau FTTH a rhwydwaith mynediad. Mae'n trin y troadau cymedrol a geir mewn cypyrddau dosbarthu, codi codwyr, a llwybro ceblau gollwng. Ar gyfer y pwynt terfynu tanysgrifiwr - lle mae coiliau ffibr y tu mewn i flychau ONT bach - mae'n well gan rai gweithredwyr A2 am ei oddefgarwch tro tynnach.
Pryd ddylwn i ddefnyddio G.657.B3 yn lle G.657.A1?
Mae G.657.B3 yn cefnogi radiws tro lleiaf o ddim ond 5 mm ac fe'i bwriedir ar gyfer pellteroedd cyrraedd byr iawn (o dan 1,000 m) ar ddiwedd rhwydweithiau mynediad - yn enwedig y tu mewn i adeiladau, eiddo, ac ar gyfer rhyng-gysylltiad optegol mewn canolfannau data. Fodd bynnag, nid yw ffibrau B3 yn cydymffurfio'n llawn â G.652.D (maent yn gydnaws ond gallant fod yn wahanol mewn gwasgariad cromatig a manylebau PMD), felly dim ond mewn segmentau byr y dylid eu defnyddio lle mae goddefgarwch tro eithafol yn hanfodol.
A yw G.657.A1 yn gweithio ar gyfer ceblau canolfan ddata?
Oes. Roedd rhifyn 2024 o ITU-T G.657 yn ymestyn yn benodol y gofod cymhwysiad ar gyfer ffibrau Categori A i gynnwys rhwydweithiau canolfan ddata. Mae A1 yn addas ar gyfer ceblau strwythuredig a chlytio-dwysedd cymedrol. Ar gyfer amgylcheddau dwysedd uchel iawn 400G/800G gyda rheolaeth cebl hynod dynn, gall A2 fod yn ffit well.
