Ar gyfer peirianwyr, cynllunwyr rhwydwaith, a thimau caffael, i benderfynu'n well a yw ffibr rhuban yn addas ar gyfer prosiect penodol.

Mae ceblau ffibr optegol yn gyfryngau trawsyrru datblygedig sydd wedi'u cynllunio i gludo gwybodaeth trwy bystio golau trwy ffibrau gwydr tenau iawn. Oherwydd y dyluniad hwn, gallant drin llawer iawn o ddata gyda llai o ymyrraeth a thros bellteroedd llawer mwy na gwifrau metel traddodiadol. Fe'u canfyddir yn gyffredin mewn seilwaith rhyngrwyd a thelathrebu, ac mae eu perfformiad yn dibynnu ar olau yn cael ei arwain trwy'r ffibr heb fawr o ollyngiad, sy'n helpu i gadw ansawdd y signal. Mewn defnydd ymarferol, mae ffibr modd sengl yn cael ei ffafrio ar gyfer cyfathrebu ystod estynedig, tra bod ffibr amlfodd yn cael ei ddewis fel arfer ar gyfer dolenni byrrach.

O fewn y teulu eang hwn o geblau ffibr optegol, mae un dull adeiladu wedi dod yn arbennig o bwysig ar gyfer gosodiadau dwysedd uchel, effeithlonrwydd uchel: fformat y rhuban. Mae'r ddogfen hon yn archwilio sutceblau ffibr rhubanyn cael eu hadeiladu, lle maent yn cynnig manteision clir, a phan fydd fformatau cebl eraill yn parhau i fod y dewis gorau.

Gwahaniaethau Ffibrau Rhuban

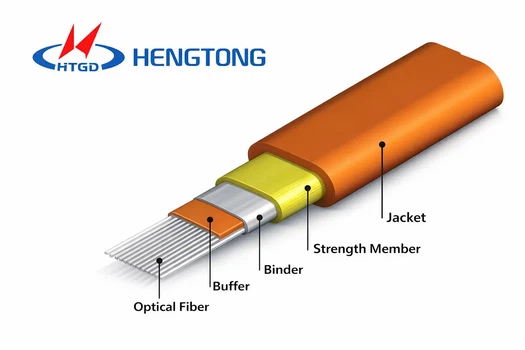

A cebl ffibr optig rhubanyn trefnu ei ffibrau optegol yn rhesi gwastad, cyfochrog wedi'u bondio â matrics wedi'i halltu UV. Yn hynrhuban ffibr optigstrwythur, mae gan bob ffibr safle sefydlog, hysbys o fewn y rhuban. Y safle sefydlog hwnnw yw'r unig beth sy'n bwysig ar gyfer deall pam mae ffibr rhuban yn bodoli: oherwydd bod lleoliad pob ffibr wedi'i bennu ymlaen llaw a'i god lliw, gellir asio pob un o'r 12 ffibr mewn rhuban ar yr un pryd mewn un cylch peiriant. Dim cam adnabod. Dim splicing dilyniannol.

Pob mantais economaidd a gweithredol offibr rhubanMae - cost gosod is ar raddfa, hollti cyflymach, cyfradd gwallau is - yn ganlyniad i'r nodwedd unigol honno.

Safonolrhuban ffibr optegolmae fformatau yn dal 4, 8, 12, neu 24 ffibr. Y fformat 12-ffibr yw'r un a ddefnyddir fwyaf o bell ffordd. Mae ceblau cyflawn yn amrywio o 12 ffibr i filoedd yn dibynnu ar gyfrif rhuban a dyluniad cebl.

Mathau Cebl Rhuban

Rhuban Fflat wedi'i Bondio'n Llawn

Mewn fflat llawn bondrhuban cebl ffibr optigdyluniad, mae ffibrau'n cael eu bondio'n barhaus ar eu hyd cyfan, gan gynhyrchu strwythur gwastad anystwyth. Yr anhyblygedd hwn sy'n galluogi aliniad ffibr manwl gywir yn y gosodiad sblicer. Mae'r cyfyngiad yn geometrig: nid yw petryal fflat yn pacio'n effeithlon y tu mewn i tiwb crwn. Mae gofod cornel yn cael ei wastraffu, sy'n capio'r dwysedd ffibr uchaf y gellir ei gyflawni mewn diamedr cebl penodol.

Mae rhuban gwastad wedi'i-sefydlu'n dda, wedi'i gefnogi'n fras gan offer presennol, a'r dewis llai o risg lle nad oes angen dwysedd eithafol.

Rhuban Bondiog Ysbeidiol (Rhuban Rholio)

Cymhwysir y matrics bondio ar gyfnodau sefydlog yn unig - fel arfer bob 10–35 mm yn dibynnu ar y gwneuthurwr. Mae'r adrannau heb eu bondio yn caniatáu i'rrhuban ffibri ystwytho i ffurf sy'n fras silindrog, sy'n llenwi tiwb crwn yn llawer mwy effeithlon na rhuban fflat. Gall yr un diamedr cebl sy'n cynnwys ychydig gannoedd o ffibrau mewn fformat rhuban fflat gario 3,000 o ffibrau neu fwy i mewncebl rhuban rholiodyluniadau. Mae'r patrwm traws-adrannol o ffibrau wedi'u rholio yn debyg i we pry cop, a dyna pam y gelwir y fformat hwn hefydRhuban Gwe pry cop(ysgrifennir yn gyffredin felrhuban gwe pry cop).

Mae dau gyfaddawd-yn bwysig yn ymarferol. Yn gyntaf, mae'r cyfwng pwynt bond yn effeithio ar sut mae'r rhuban yn trin mewn amodau oer - mae'r matrics bondio'n stiffens ar dymheredd isel, ac mae angen trin rhuban rholio mewn amgylcheddau oer yn fwy gofalus yn ystod y cam unrolling cyn splicing nag y mae llenyddiaeth cynnyrch fel arfer yn cydnabod. Yn ail, i sbleisio rhuban rholio, rhaid i'r rhuban gael ei ddad-rolio dros dro a'i gadw'n fflat yn y gosodiad sbleisiwr. Mewn-gweithdy a reolir gan yr hinsawdd, mae hyn yn syml. Y tu mewn i dwll archwilio yn y gaeaf mae'n newidyn gwirioneddol, a dylai timau sy'n trosglwyddo o sbeisio rhuban fflat gwblhau ymarfer trin cyn y defnydd byw cyntaf.

Sut i Ddewis

Fflatffibr optig rhubanmae cebl yn addas ar gyfer cyfrif ffibr cymedrol gyda geometreg dwythell syml. Rhuban rholio yw'r dewis gorau wrth wneud y mwyaf o gyfrif ffibr mewn dwythell gyfyngedig yw'r gofyniad sylfaenol - yn ymarferol, mae hyn yn golygu mwy na thua 288 o ffibrau neu ar lwybrau lle mae'r ddwythell yn llawn neu'n agos at gapasiti.

Ffibr Rhuban vs Tiwb Rhydd

Yn acebl tiwb rhydd, mae ffibrau'n eistedd mewn tiwbiau clustogi heb unrhyw sefyllfa sefydlog. Mae pob swydd splicing yn dechrau gydag adnabod ffibr, a gwneir pob sbleis yn unigol.

Manteision Ffibr Rhuban

Duct{0}}Llwybrau Cyfyngedig

Pan fydd gofod dwythell presennol yn y cyfyngiad rhwymol, mae rhuban rollable yn galluogi cynhwysedd ffibr na ellir ei gyflawni gydag unrhyw fformat cebl arall yn yr un diamedr. Mewn rhwydweithiau trefol dwys lle mae dwythellau eisoes wedi'u meddiannu, mae hyn yn golygu mwy o led band heb waith sifil newydd. Ymhlith -gweithredwyr graddfa fawr, blinder dwythell - peidio â splicing economeg - yn aml yw'r prif reswm dros ddewis ffibr rhuban.

Splice Uchel-Pwyntiau Cefnffyrdd

Ar lwybrau asgwrn cefn gyda llawer o bwyntiau sbleis, mae'r gwahaniaeth rhwng rhuban a splicing tiwb rhydd yn cael ei fesur mewn diwrnodau gwaith fesul safle, nid oriau. Mae gan gebl tiwb rhydd 288-ffibr 288 o weithrediadau sbleis unigol fesul pwynt sbleis. Mae gan gebl rhuban ffibr 288 24. Ar gefnffordd gydag 20 pwynt sbleis, mae'r gwahaniaeth cyfanredol tua 5,760 o sbleisys ffibr sengl yn erbyn 480 o sbleisiau rhuban. Mae hyn yn cywasgu ffenestri mynediad dwythell, yn lleihau diwrnodau criw, ac yn dileu ffynhonnell sylweddol o risg rhaglen ar brosiectau mawr.

Cyflymder Adfer Nam

Ar gyfer gweithredwyr sydd ag ymrwymiadau amser adfer cytundebol, mae ffibr rhuban yn caniatáu i bwyntiau sbleis sydd wedi'u difrodi gael eu hail-baratoi a'u-hollti mewn cyfnod byr iawn, tra bod angen llawer mwy o amser ar gyfer tiwb rhydd.

Dileu Gwall Splice

Ar gebl tiwb rhydd ffibr 288-, rhaid gwneud 288 o benderfyniadau adnabod ffibr yn gywir cyn splicio. Mae gwall trawsosod sengl yn cynhyrchu nam na all ymddangos nes bod cylched yn cael ei brofi dan lwyth. Mae ffibr rhuban yn dileu'r modd methiant hwn yn gyfan gwbl - mae'r sefyllfa'n sefydlog, nid yw adnabod yn gam.

Pryd i Beidio â Dewis Ffibr Rhuban

Prosiectau Cyfrif Ffibr Isel

O dan y gorgyffwrdd economaidd ar gyfer eich amodau penodol, mae ffibr rhuban yn costio mwy ac mae angen offer drutach. Tiwb rhydd yw'r dewis cywir - defnyddio ffibr rhuban dyma gosb cost pur.

Llwybrau gyda Troadau Tyn neu Geometreg Cwndid Anodd

Mae cebl rhuban gwastad yn llymach na thiwb rhydd o gyfrif ffibr tebyg. Mewn llwybrau â throadau tynn lluosog neu gwndid tagfeydd a rennir â gwasanaethau eraill, mae'r anystwythder hwn yn creu anhawster gosod gwirioneddol. Mae rhuban rholio yn fwy hyblyg ond nid yw'n cau'r bwlch yn llwyr. Aseswch geometreg y llwybr cyn nodi, yn enwedig ar lwybrau dwythellau trefol gyda llawer o newidiadau cyfeiriadol.

Ymrwymo i'r Seilwaith Tiwb Rhydd Presennol

Dyma'r cyfyngiad sy'n cael ei danamcangyfrif amlaf wrth gynllunio prosiectau. Lle mae cebl rhuban yn cysylltu â rhwydwaith tiwb rhydd sy'n bodoli - mewn nodau agregu, ni ellir defnyddio ffiniau rhwydwaith, pwyntiau mynediad cyfnewid, neu yn ystod mudo fesul cam - splicing ymasiad màs yn y pwynt trawsnewid. Mae'r rhuban yn cael ei wyntyllu i mewn i ffibrau unigol ac mae pob un yn cael ei rannu fesul-un i'w gymar tiwb rhydd. Mae'r fantais cyflymder yn diflannu'n llwyr ym mhob cymal o'r fath.

Yn ymarferol, mae rhwydweithiau technoleg cymysg yn gyffredin, ac mae uniadau rhuban i diwb yn digwydd yn amlach nag y mae rhagamcanion y prosiect yn ei dybio. Er enghraifft, ar brosiect gyda 30 o gymalau trawsnewid ar 144 o ffibrau yr un, hynny yw 4,320 o sbleisys ffibr sengl unigol nad oeddent yn yr amcangyfrif ymasiad màs. Mae hon yn ffynhonnell gyson o orwario amserlen ar brosiectau mudo rhwydwaith.

Ceisiadau

Rhwydweithiau Mynediad FTTH / FTTx

Y ddau brif yrrwr cost yn y-milltir FTTH diwethaf yw defnyddio dwythellau a splicing esgor. Mae rhuban rholio yn mynd i'r afael â'r ddau. Ymhlith gweithredwyr sy'n defnyddio ar raddfa drefol, mae wedi dod yn fformat rhagosodedig oherwydd mai capasiti dwythell - nid splicing economeg - yw'r cyfyngiad rhwymol fel arfer. Yn FTTH maestrefol maes glas gyda gofod dwythell ar gael, mae rhuban fflat yn aml yn ddigon ac yn symlach i'w drin.

Cefnffyrdd -Metropolitan a Thar Hir

Ar 288 o ffibrau neu fwy gyda phwyntiau sbleis lluosog dros bellteroedd hir, mae hyd y rhaglen splicing yn risg prosiect wirioneddol. Dewisir ffibr rhuban yma yn bennaf i gywasgu llinell amser y rhaglen a lleihau dyddiau criw, nid oherwydd dwysedd cebl.

Canolfannau Data

Mae ffibr rhuban canolfan ddata yn cael ei yrru gan resymeg wahanol na chymwysiadau mynediad neu gefnffyrdd. Mae cysylltwyr MTP a MPO - y rhyngwyneb aml-ffibr safonol ar gyfer ceblau strwythuredig 40G, 100G, a 400G - wedi'u seilio'n ffisegol ar fformat rhuban ffibr 12-. Nid yw cebl rhuban mewn canolfan ddata yn bennaf yn optimeiddio cost nac yn benderfyniad dwysedd. Mae'n ganlyniad i safon y cysylltydd. Os yw'r prosiect yn defnyddio ceblau strwythuredig wedi'u seilio ar MTP, nid yw ffibr rhuban yn ddewis i'w werthuso - dyma'r fanyleb. Os yw'r prosiect yn defnyddio cysylltwyr LC neu SC, rhaid gwneud yr achos rhuban yn ôl ei rinweddau ei hun ac ni ellir ei dybio o gyd-destun y ganolfan ddata.

Blaenhaul 5G

Mae llwybrau blaen 5G trefol yn wynebu'r un cyfyngiadau dwythell ag adeiladau FTTH, ynghyd ag amserlenni defnyddio nad ydynt yn darparu ar gyfer rhaglenni splicing aml-diwrnod. Mae'r ddau yrrwr yn berthnasol ar yr un pryd, a dyna pam mae ffibr rhuban wedi dod yn safonol ar gyfer adeiladau blaen 5G trefol trwchus.

Rheilffyrdd a Seilwaith Hanfodol

Mae cwndid cyfyngedig, ffenestri mynediad byr, a gwerth adfer namau cyflym yn gwneud ffibr rhuban yn ffit ymarferol ar gyfer amgylcheddau rheilffyrdd a thramwy, yn annibynnol ar y ddadl groesi economaidd pur.
