Beth yw Opteg Cydlynol?

Opteg cydlynolyn dechnoleg ffibr optig sy'n amgodio data trwy drosoli priodweddau lluosog ton ysgafn-osgled, gwedd, a polareiddio-yn hytrach na dim ond troi golau ymlaen ac i ffwrdd. Acyfathrebu optegol cydlynolMae'r system yn cyfuno modiwleiddio uwch yn y trosglwyddydd â derbynnydd arbenigol sy'n defnyddio ei laser ei hun i ddadgodio cynnwys gwybodaeth lawn y signal sy'n dod i mewn. O'i gymharu â dulliau traddodiadol, mae trawsyrru optegol cydlynol yn cynyddu cynhwysedd a chyrhaeddiad yn sylweddol, a dyna pam mae bron pob cyswllt ffibr cyflym, pellter hir heddiw yn dibynnu ar dechnoleg gydlynol. Sut mae un llinyn o ffibr gwydr yn cario terabytes o ddata ar draws cefnforoedd neu rhwng canolfannau data-sef opteg gydlynol. Mae'r canllaw hwn yn esbonio sut mae'r dechnoleg yn gweithio, beth sy'n ei gwneud yn "gydlynol," ble mae'n cael ei defnyddio, a ble mae'n mynd.

Gwir Ystyr Opteg Gydlynol

Mae'r gair "cydlynol" yn cyfeirio at sut mae'r derbynnydd yn canfod y signal optegol-a dyma'n union sy'n gwahaniaethuopteg cydlynolo'r holl dechnolegau optegol blaenorol.

Mae systemau ffibr traddodiadol yn defnyddio canfod uniongyrchol (a elwir yn gyffredin yn ddwysedd -datganiad uniongyrchol wedi'i fodiwleiddio, neu IM-DD). Yn syml, mae ffotosynhwyrydd yn y pen derbyn yn mesur disgleirdeb y golau sy'n dod i mewn: mae llachar yn golygu 1, mae tywyll yn golygu 0. Er ei fod yn syml, mae'r dull hwn yn taflu'r rhan fwyaf o'r wybodaeth y gall ton ysgafn ei chario-yn enwedig ei chyfnod a'i phegynu.

Mewn system gydlynol, mae'r derbynnydd yn cynnwys laser o'r enw'r osgiliadur lleol-affynhonnell golau cydlynolsy'n cynhyrchu ton gyfeirio ac yn ei gymysgu â'r signal sy'n dod i mewn. Oherwydd bod y ddwy don yn cynhyrchugolau cydlynol-sy'n golygu bod ganddynt berthynas sefydlog, rhagweladwy o ran amledd a gwedd-mae eu patrwm ymyrraeth yn datgelu nid yn unig disgleirdeb y signal, ond hefyd ei union wedd a chyflwr polareiddio. Mae'r derbynnydd yn adennill y maes optegol llawn, gan ddatgloi dimensiynau gwybodaeth na all canfod uniongyrchol ei gyrchu.

Dyma'r fantais sylfaenol. Mae pob budd arall o opteg cydlynol-capasiti uwch, cyrhaeddiad hirach, dyluniad rhwydwaith symlach-yn deillio o'r gallu hwn i ddarllen y wybodaeth gyflawn sydd wedi'i hamgodio mewn ton ysgafn.

Sut mae System Optegol Gydlynol yn Gweithio

Y Trosglwyddydd: Modiwleiddio Cydlynol ar Waith

Yn y trosglwyddydd, mae laser tiwnadwy yn cynhyrchu pelydryn cul, sefydlog o olau ar donfedd benodol. Yna mae modulator yn perfformiomodiwleiddio cydlynoltrwy argraffu data ar y pelydr hwn, gan drin tri phriodwedd ar yr un pryd:

Osgled- gellir gosod dwyster y don i lefelau lluosog, nid dim ond ymlaen/i ffwrdd.

Cyfnod- mae'r safle amseru o fewn cylchred tonnau yn cael ei symud i onglau diffiniedig (fel 0 gradd , 90 gradd , 180 gradd , 270 gradd ), pob un yn cynrychioli patrwm data gwahanol.

Pegynu- mae'r golau wedi'i rannu'n ddau gyfeiriad orthogonal (llorweddol a fertigol), pob un yn cario llif data annibynnol. hwnpolareiddio optegol cydlynolmae techneg, a elwir yn amlblecsio polareiddio, yn dyblu cynhwysedd tonfedd sengl.

Mae'r cyfuniad o osgled, gwedd, ac amgodio polareiddio yn caniatáu i un curiad o'r enw symbol-i gario darnau lluosog o ddata ar unwaith, sy'n llawer uwch na'r un did y symbol sy'n gyraeddadwy gyda'r-diffoddadwy wedi'i ddiffodd.

Y Derbynnydd: Canfod Optegol Cydlynol ac Adferiad Digidol

Ar ben arall y ffibr,canfod cydlynolyn digwydd: mae'r derbynnydd cydlynol yn cymysgu'r sy'n dod i mewnsignal cydlynolgyda'r laser oscillator lleol. Mae'r broses ymyrraeth hon yn cynhyrchu signalau trydanol sy'n cadw'r wybodaeth am osgled, cyfnod, a polareiddio o'r trosglwyddydd. Mae trawsnewidydd analog cyflym iawn i ddigidol yn samplu'r signalau hyn, ac adigidol cydlynolprosesydd signal (DSP) yn ymdrin â phrosesu dilynol.

Mae'r DSP yn cyflawni sawl swyddogaeth hanfodol. Mae'n gwahanu'r ddwy sianel polareiddio. Mae'n olrhain ac yn gwneud iawn am wasgariad cromatig-y ffenomen lle mae gwahanol donfeddi golau yn teithio ar gyflymder ychydig yn wahanol trwy ffibr, gan achosi corbys i ymledu dros bellter. Mae hefyd yn cywiro gwasgariad modd polareiddio a namau ffibr eraill mewn amser real, yn fathemategol, heb unrhyw galedwedd iawndal corfforol yn y cyswllt.

Gan redeg ochr yn ochr â'r DSP, mae algorithmau cywiro gwallau ymlaen (FEC) yn ymgorffori data diangen yn y signal fel y gall y derbynnydd ganfod a thrwsio gwallau heb eu hail-drosglwyddo. Mae penderfyniad FEC meddal uwch yn gwthio goddefgarwch sŵn systemau cydlynol ymhell y tu hwnt i'r hyn y gallai technolegau cynharach ei gyflawni.

Yr effaith net ar gyfer gweithredwyr rhwydwaith: gellir gweithredu llwybrau ffibr newydd heb iawndal gwasgariad peirianneg â llaw ar gyfer pob cyswllt. Mae offer corfforol yn cael ei leihau, mae dyluniad rhwydwaith yn cael ei symleiddio, ac mae costau gweithredu'n gostwng.

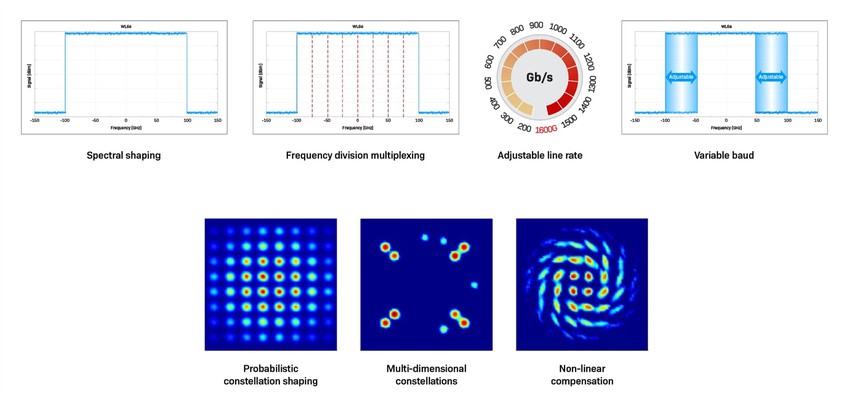

Sut Mae Opteg Gydlynol yn Darparu Mwy o Ddata

Mantais capasiticyfathrebu optegol cydlynolyn dibynnu ar faint o ddarnau y mae pob symbol yn eu cario a pha mor effeithlon y defnyddir y sbectrwm optegol sydd ar gael.

Gyda'r byselliad traddodiadol ar-diffodd (OOK), mae pob symbol yn cario un did yn union. Mae'r fformat cydlynol cyntaf a ddefnyddir yn eang-deuol-byselliad symudiad cam quadrature polareiddio (DP-QPSK)-yn amgodio pedwar did y symbol, cynnydd pedwarplyg dros yr un gyfradd baud. Mae -fformatau trefn uwch yn gwthio ymhellach: mae 16QAM yn cario 8 did y symbol, a 64QAM yn cario 12. Y cyfnewid yw bod fformatau mwy dwys yn gofyn am signal glanach (cymhareb signal optegol uwch-i{.sŵn)) a gweithio dros bellteroedd byrrach, felly mae gweithredwyr yn dewis y fformat sy'n cyfateb orau i hyd a chyflwr pob cyswllt.'

Effeithlonrwydd Sbectrol

Mae effeithlonrwydd sbectrol-swm y trwybwn data defnyddiadwy fesul uned o sbectrwm optegol-yn fetrig allweddol arall. Cyflawnodd systemau canfod uniongyrchol 10G cynnar tua 0.2 did yr eiliad yr hertz. Mae systemau cydlynol modern fel mater o drefn yn fwy na 5–6 b/s/Hz, sy'n golygu y gall yr un seilwaith ffibr a mwyhadur gario 25 i 30 gwaith yn fwy o ddata. Ar draws system amlblecsio rhaniad tonfedd trwchus (DWDM) gyda 80 neu fwy o sianeli, gall pâr ffibr sengl gyrraedd degau o terabits yr eiliad o gyfanswm y capasiti.

Modiwlau Optegol Cydlynol: Beth Sydd Tu Mewn

A transceiver optegol cydlynolyn-modiwl hunangynhwysol sy'n plygio i mewn i switsh rhwydwaith neu lwybrydd. Mae gan un ochr ryngwyneb optegol sy'n cysylltu â ffibr; mae gan y llall ryngwyneb trydanol sy'n cysylltu ag awyren ddata'r system letyol. Y tu mewn, mae'r cydrannau allweddol yn cynnwys laser tiwnadwy, modulator optegol, derbynnydd cydlynol gydag osgiliadur lleol, a sglodyn DSP sy'n trin modiwleiddio, dadfodylu, iawndal nam, a FEC.

Dros y degawd diwethaf, mae'r cydrannau hyn wedi'u miniatureiddio'n barhaus i fod yn llai o faintpluggable cydlynolffactorau ffurf. Roedd cardiau llinell cydlynol cynnar yn meddiannu slotiau siasi cyfan. Heddiwtransceivers cydlynoldefnyddio rhyngwynebau safonol fel QSFP-DD ac OSFP-yn ddigon cryno i blygio'n uniongyrchol i baneli blaen llwybrydd ar ddwysedd porthladd uchel. Mae un modiwl cydlynol QSFP-DD, er enghraifft, yn darparu hyd at 400G o drwybwn ar donfedd sengl. Mae modiwlau OSFP cenhedlaeth nesaf yn targedu 800G a thu hwnt.

Mae safoni wedi bod yn hanfodol i'r esblygiad hwn. Mae'r Fforwm Gweithio Rhyngrwyd Optegol (OIF) yn diffinio cytundebau rhyngweithredu ar gyfer modiwlau plygadwy cydlynol, tra bod safon IEEE 802.3ct yn nodi sut mae tonfeddi cydlynol 400G yn rhyngwynebu ag Ethernet. Mae'r safonau hyn yn caniatáu i weithredwyr gymysgu modiwlau o wahanol werthwyr ar yr un rhwydwaith.

Cymwysiadau Opteg Gydlynol

Rhyng-gysylltu'r Ganolfan Ddata

Mae gweithredwyr cwmwl hyperscale ac AI yn cysylltu eu canolfannau data dros bellteroedd sy'n amrywio o ychydig gilometrau i dros 120 km. 400G ZR/ZR+ safonolpluggable cydlynolmae modiwlau'n ffitio'n uniongyrchol i borthladdoedd llwybrydd, gan ddileu'r angen am lwyfannau trafnidiaeth optegol ar wahân a symleiddio'r broses o leoli a gweithredu ar raddfa fawr.

Asgwrn Cefn Telecom: Metro i Gludiad Hir

Mae cludwyr yn dibynnu arcyfathrebu optegol cydlynolar draws pob haen-cysylltiadau metro rhwng swyddfeydd canolog, cysylltiadau rhanbarthol sy'n ymestyn dros gannoedd o gilometrau, a llwybrau teithio hir traws-gyfandirol. Gan fod dwysedd rhwydwaith 5G yn gyrru galw cynyddol am led band ôl-gludo, crynotransceivers cydlynolhefyd yn canfod eu ffordd i mewn-cyfuno gwefannau cell.

Ceblau Tanfor

Mae data rhyng-gyfandirol yn teithio trwy systemau ffibr tanfor sy'n gofyn am gyrhaeddiad eithafol, cynhwysedd mwyaf fesul pâr ffibr, a dibynadwyedd uchel mewn amgylchedd lle mae atgyweiriadau yn hynod o gostus-yn mynnu mai dim ondopteg cydlynolyn gallu bodloni ar yr un pryd.

Opteg Gydlynol, PAM4, a DWDM

Cydlynol vs PAM4: Cyflenwol, Ddim yn Cystadlu

Mae PAM4 (modyliad osgled 4-lefel pwls) yn dominyddu-cysylltiadau cyrhaeddiad byr y tu mewn i ganolfannau data-syml, isel-pŵer, a chost-effeithiol). Mae'n amgodio dau did y symbol gan ddefnyddio pedair lefel disgleirdeb, ond heb unrhyw iawndal gwasgariad adeiledig, mae cyrhaeddiad ymarferol yn cyrraedd tua 10-30 km yn fras.Cyfathrebu optegol cydlynolyn ymestyn i gannoedd neu hyd yn oed filoedd o gilometrau, ar gost pŵer uwch a mwy o gymhlethdod. Mae'r ddau yn rhannu rhaniad llafur clir: PAM4 ar gyfer-cysylltiadau pellter byr, cydlynol ar gyfer popeth hirach. Wrth i dalcables cydlynol ddod yn llai ac yn fwy effeithlon o ran pŵer, mae'r ffin rhyngddynt yn parhau i symud i mewn.

DWDM Cydlynol: Y Fframwaith Mae Opteg Gydlynol yn Mynd Ymlaen

Mae amlblecsio rhaniad tonfedd trwchus (DWDM) yn anfon dwsinau o donfeddi trwy un ffibr ar yr un pryd, pob un yn cario ei ffrwd ddata ei hun.Transceivers optegol cydlynolpenderfynu faint o ddata sydd gan bob tonfedd. Yn acydlynolDWDMsystem, mae'r ddwy dechnoleg yn gyflenwol: mae DWDM yn darparu'r sianeli,modiwleiddio cydlynolyn eu llenwi. Pan fydd modiwlau cydlynol yn defnyddio laserau tiwnadwy, gellir gosod y donfedd trawsyrru i unrhyw sianel ar y grid DWDM, gan roi hyblygrwydd i weithredwyr lwybro ac ad-drefnu capasiti ar draws y rhwydwaith cyfan.

Opteg Gydlynol yn 2026 a Thu Hwnt

O Asgwrn Cefn i Metro ac Edge

Erbyn 2026,transceivers optegol cydlynolyn ehangu'n gyflym o -drawsgludiad hir i rwydweithiau metro, rhyng-gysylltiad canolfan ddata (DCI), a chyfrifiadura ymyl-wedi'u hysgogi gan 5G{3}}Twf traffig uwch, llwythi gwaith AI gwasgaredig, a gofynion cynyddol o ran lled band menter.

800G ZR/ZR+pluggable cydlynolmae modiwlau bellach yn gwasanaethu dyletswydd ddwbl: maent yn cwmpasu rhychwantau pellter hir sy'n fwy na 1,700 km tra hefyd yn gostwng y gost fesul darn ar gysylltiadau metro 40-120 km. Yn y cyfamser, mae modiwlau cydlynol pŵer uchel 100G yn ail-lunio dyluniad rhwydwaith metro-allbwn trawsyrru cryfach wedi'i gyfuno â-ffibr colled isel yn galluogi trawsyrru heb ei chwyddo dros 120 km, gan ddileu mwyhaduron canolradd a lleihau costau adeiladu a gweithredu.

Mae cyfrifiadura Edge yn cyflymu'r newid hwn. Wrth i gasgliad AI symud tuag at nodau dosbarthedig, mae'r cysylltiadau rhwng canolfannau data craidd a safleoedd ymyl yn mynnu lled band na all PAM4 ei ddarparu dros bellteroedd o'r fath. Compact, pŵer iseltransceivers cydlynolyn dod yn bloc adeiladu naturiol ar gyfer y cysylltiadau hyn.

Momentwm y Diwydiant

Rhagwelir y bydd llwythi modiwl cydlynol 800G yn tyfu o lai na 5% o gyfanswm y cyfaint cydlynol yn 2025 i tua 30% erbyn diwedd 2026, wedi'i yrru'n bennaf gan gludwr Gogledd America a galw DCI hyperscale. Yn OFC 2026, dangosodd yr OIF ryngweithredu aml-werthwr ar gyfer modiwlau plygadwy 400ZR ac 800ZR-gan gadarnhau bod yr ecosystem yn cefnogi defnydd niwtral o werthwr ar raddfa fawr.

Gan edrych i'r dyfodol, mae 1.6 Terabit-fesul-systemau cydlynol yn cael eu datblygu ar y-genhedlaeth nesaf o DSP silicon. Mae'r taflwybr yn gyson: cyflymach, llai, pŵer is-ymestynopteg cydlynolo graidd y rhwydwaith yr holl ffordd i ymyl y rhwydwaith.
